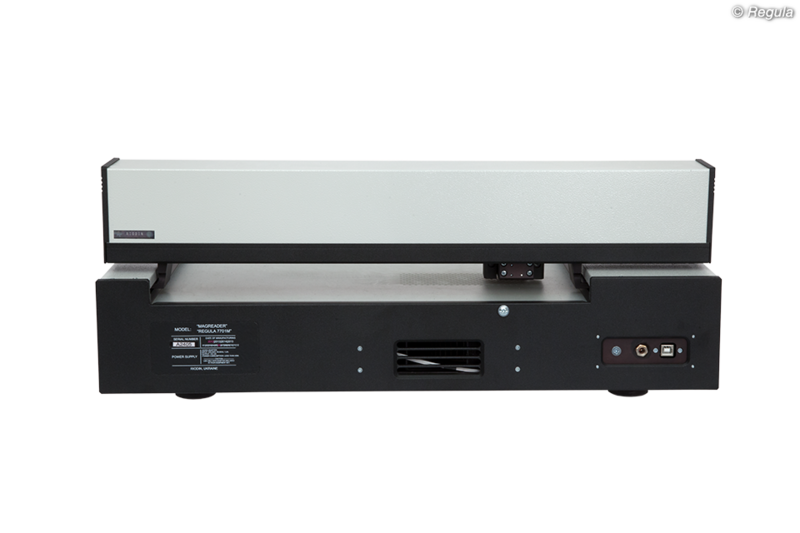

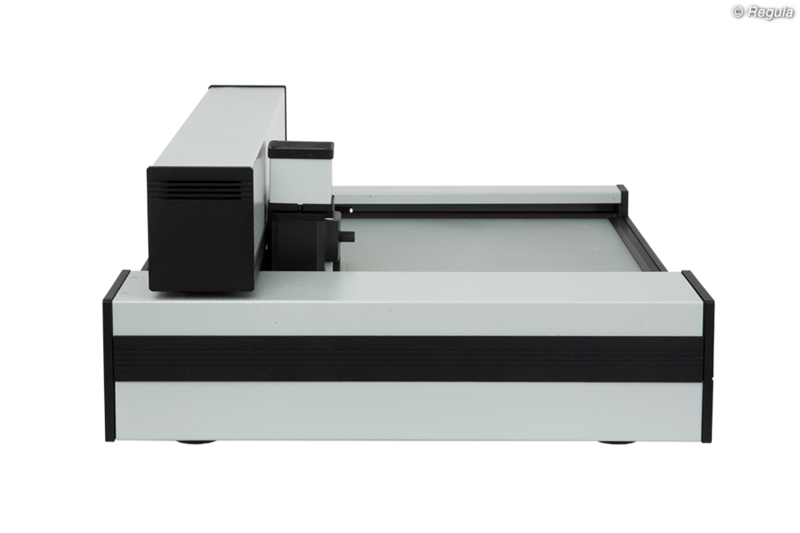

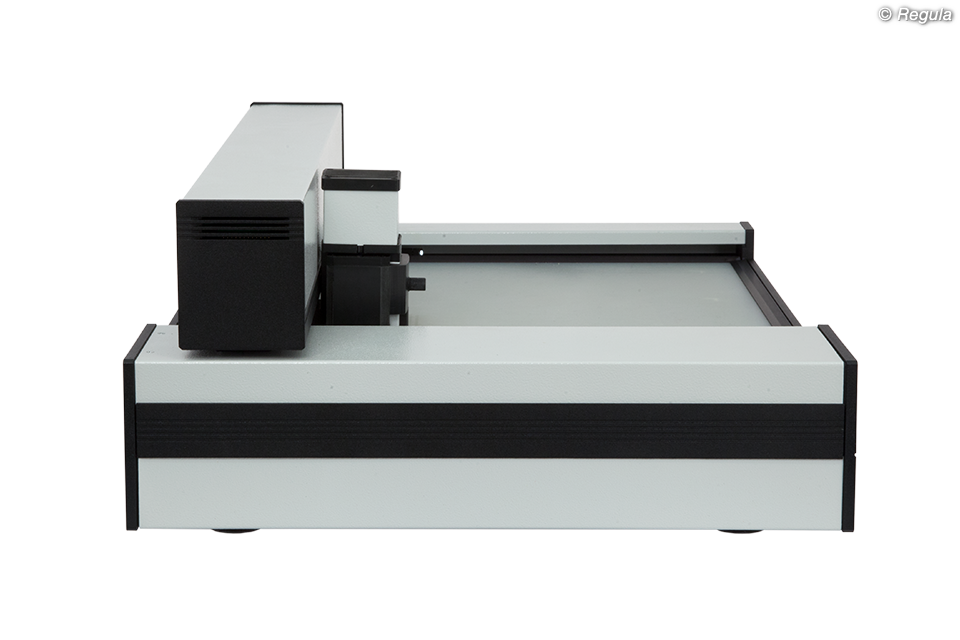

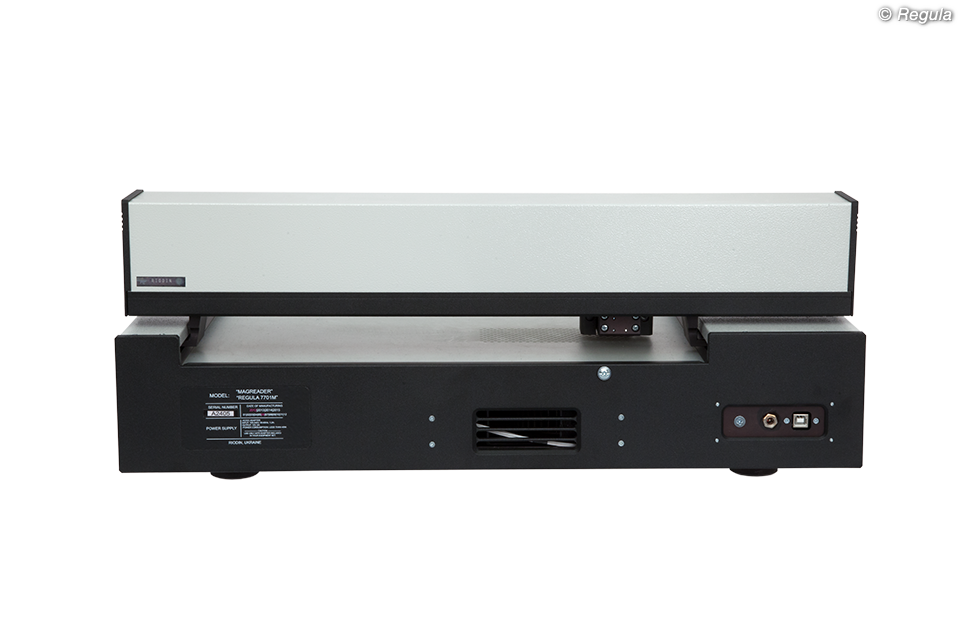

Regula Двухкоординатный магнитооптический сканер «Регула» 7701; 7701M
Заказ и консультация

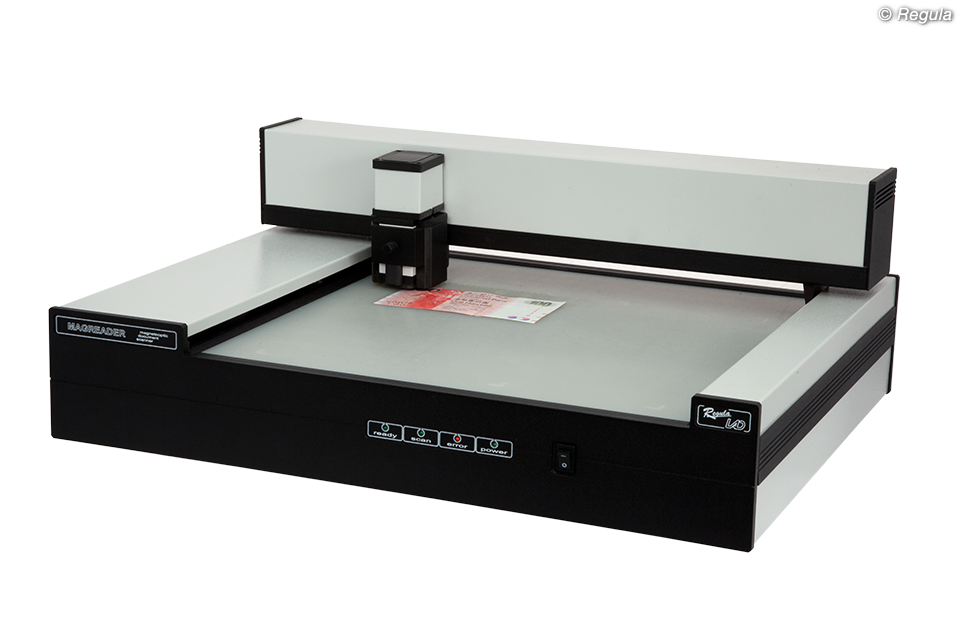

Настольная модель. Корпус из металла. Используется с компьютером и управляется с помощью программного обеспечения «CADR» (поставляется в комплекте). Надежная, удобная и простая в обслуживании.

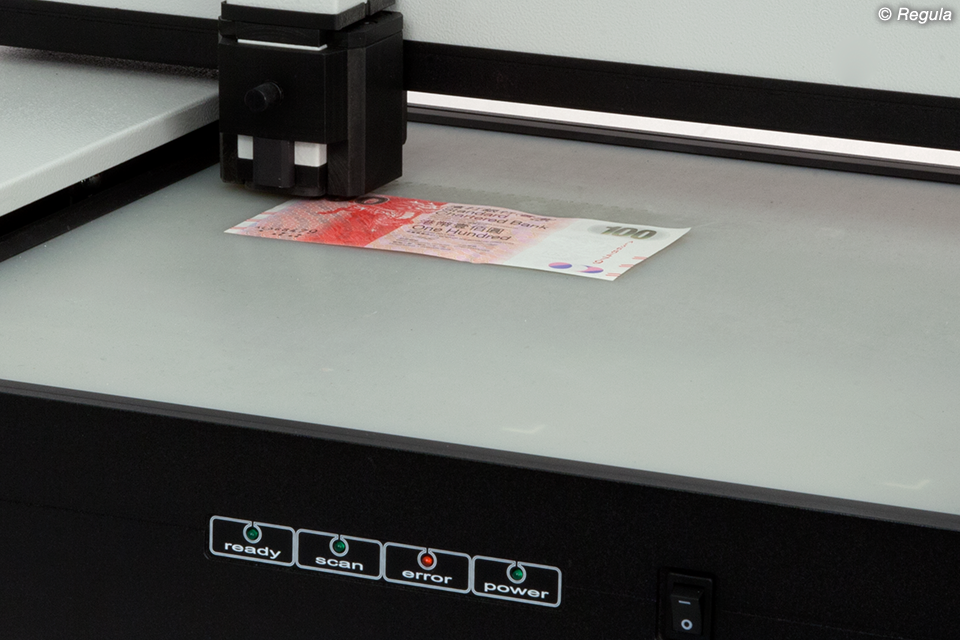

Имеет предметный стол с перфорированной областью пневматического прижима документов. Сканирование поверхности документа осуществляется с помощью магнитооптической головки, снабженной системой подмагничивания.
Функциональность
• Построение и сравнительный анализ магнитных карт исследуемых документов
• Сравнительное исследование средств и материалов печати (обнаружение наличия/отсутствия магнитных свойств красителей в исследуемых объектах)
• Исследование магнитных элементов печати (магнитных красителей, волокон, лент и др.)
• Прочтение невидимых магнитных штрихов и кодов
• Исследование повреждённых документов: прочтение залитых и замазанных текстов, выполненных магнитными красителями
• Оценка магнитных характеристик элементов защиты документов: распределения магнитной индукции, модуля магнитного потока (7701М)
Особенности
Эффективная схема намагничивания и высокая чувствительность визуализатора для исследования магнитных материалов с малым уровнем потока рассеяния
Съемная система подмагничивания, позволяющая различать элементы защиты, выполненные из магнитомягких и магнитотвердых материалов (7701М)
Специализированное программное обеспечение для быстрого и точного измерения или сравнения изображения исследуемого объекта с контрольными образцами
Отличие между моделями 7701 и 7701М
Модель 7701М позволяет дополнительно проводить оценку и сравнение магнитных характеристик элементов защиты документов. Функция «Магнитные измерения» для модели 7701М позволяет получить гистограмму нормальной составляющей магнитной индукции Bn (в Tesla) для одного кадра и рассчитать модуль магнитного потока Фn (в Weber) в этой области кадра, а также сравнительно оценить дистанцию (d) между гистограммой исследуемого документа и образца. Сравнение полученных параметров (Bn, Фn, d) исследуемого документа и образца, позволяет сделать вывод о подлинности исследуемого документа, а также о степени износа или повреждения магнитного изображения.
Область применения
• Пограничные и миграционные службы
• Таможенные органы
• Экспертно-криминалистические подразделения
• Судебно-экспертные организации
• Правоохранительные органы
• Банковские учреждения
• Иные ведомства и организации, имеющие полномочия по проверке документов и денежных знаков
Характеристики
| Технические характеристики | Модель | |
| 7701 | 7701M | |
| Максимальный размер исследуемого документа (длина×ширина), мм | 325×297 | 335×297 |
| Максимальный размер поля зрения оптической системы ввода изображения, мм | 11,5×15 | 15×18,5 |
| Размер матрицы камеры, пикселов | CCD 288×352 | CMOS 1280×1024 |
| Пространственное разрешение, μм не менее | 40 | 14 |
| Время сканирования документа формата A4, мин, не более | 8 | 5,5 |
| Интерфейс | USB 2.0 | |
| Операционная система | Windows XP | Windows XP, 7 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 586×470×230 | |
| Масса сканера с блоком питания, кг | 10,8 | 15,5 |
| Питающее напряжение, В, не более | 12 | |
Дополнительное оборудование

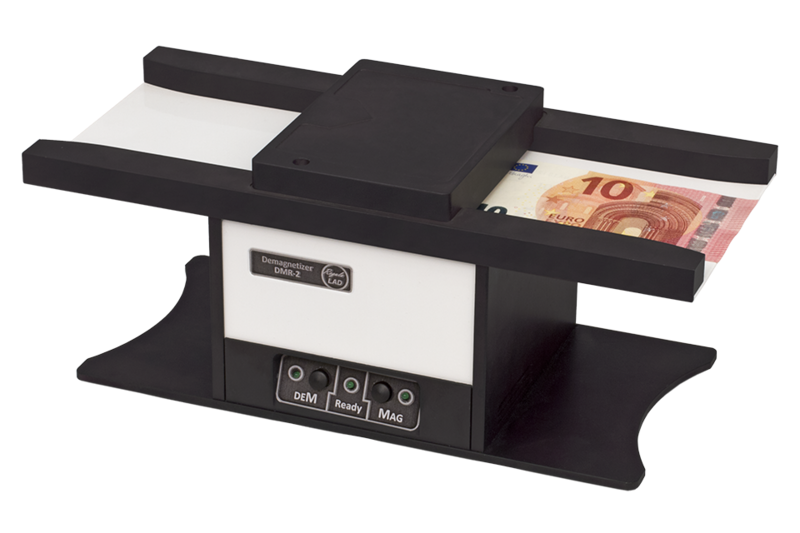

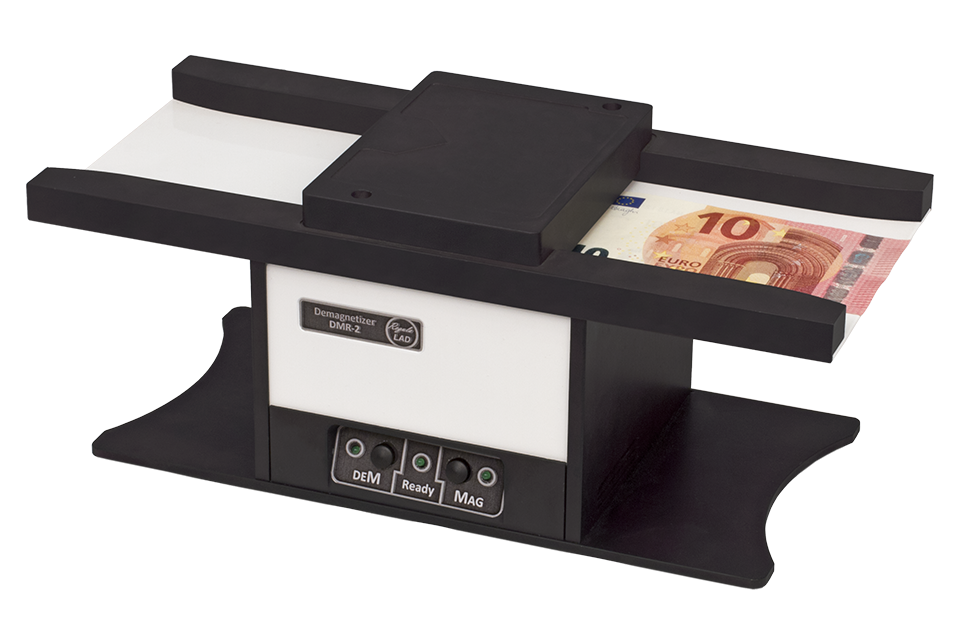

Размагничиватель «Регула» 7751
Функциональные возможности
• Повышение точности результатов измерений магнитных параметров элементов защиты, выполняемых с помощью устройств «Регула» 7701 и 7701M
• Размагничивание элементов защиты и намагничивание их до уровня магнитного насыщения
Скорость движения исследуемого объекта, см/с — 3,5...4,5
Размер исследуемого объекта (длина×ширина), мм, не более — 200×95
Габаритные размеры (длина×ширина×высота), мм — 310×140×127
Масса, кг — 2,3
Питающее напряжение, В — 24
Потребляемая мощность, А — 0,75
Комплектация
• Специальное программное обеспечение CADR и драйвера для управления сканером
• Опционально:
- персональный компьютер
- размагничиватель «Регула» 7751
