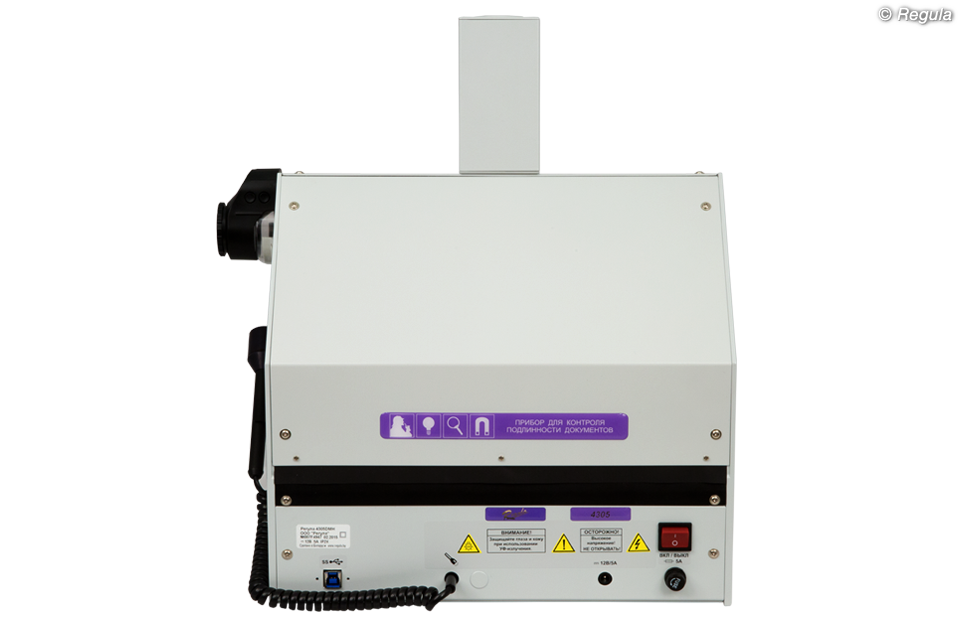

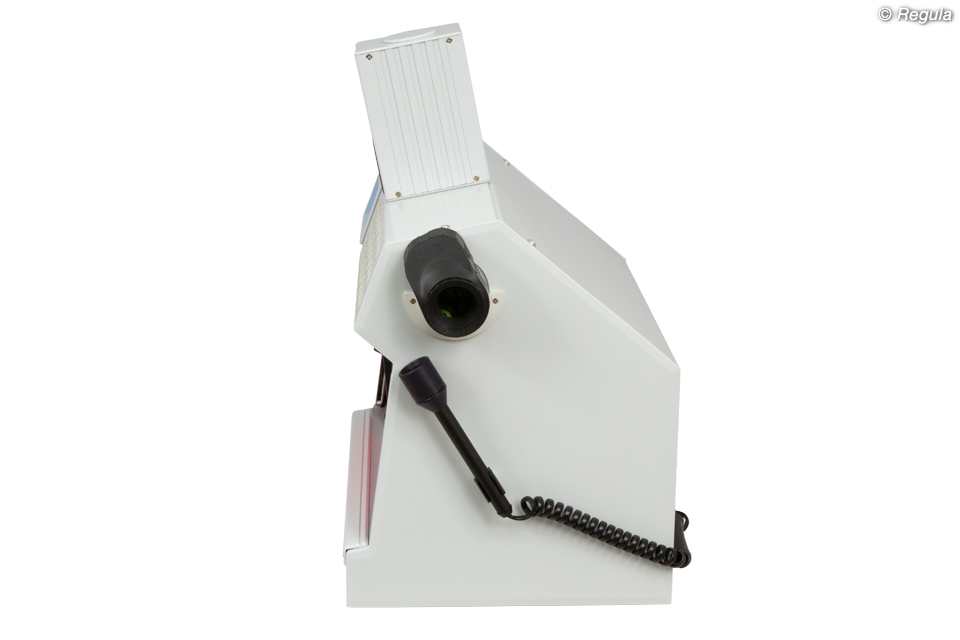

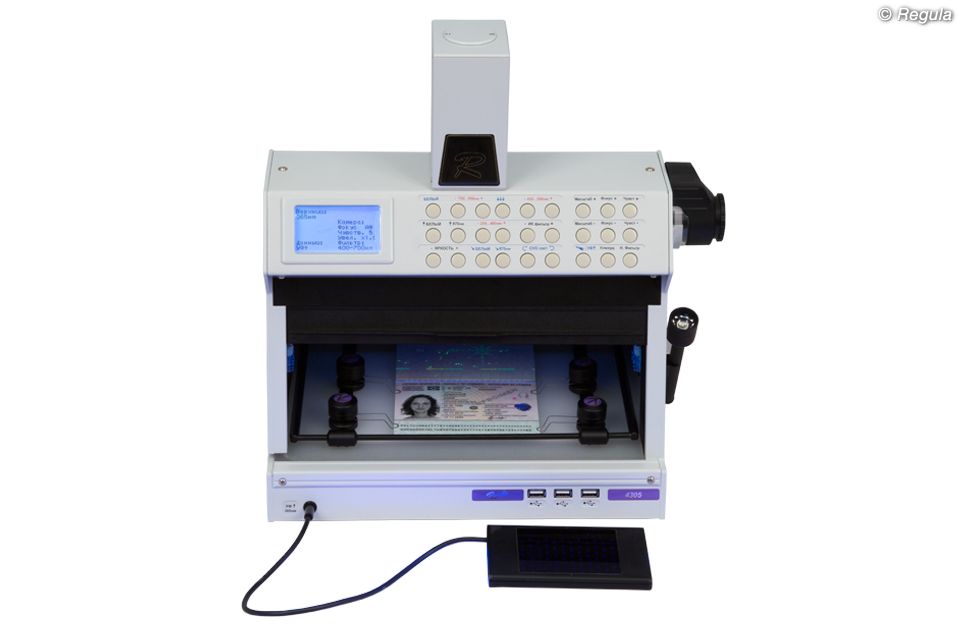

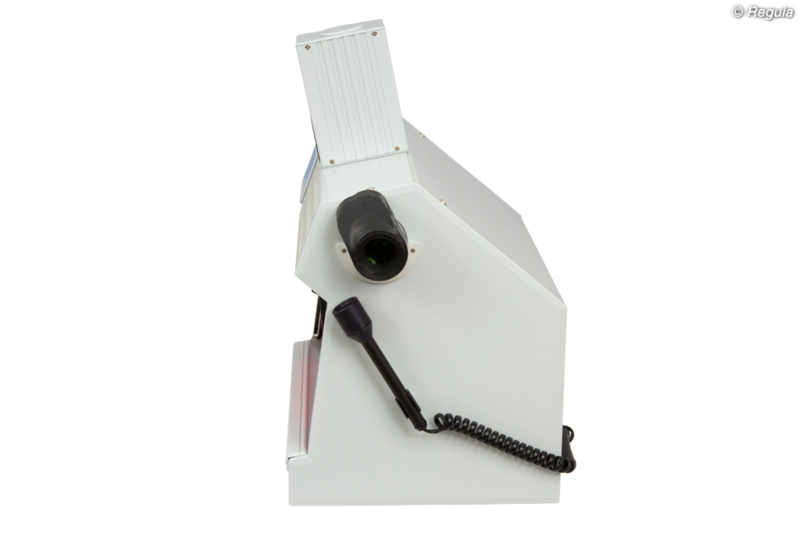

Модель в виде среднегабаритного блока. Корпус из металла. Управление источниками света и видеокамерой для различных режимов исследования осуществляется с лицевой панели прибора либо через интерфейс программного обеспечения «Regula Forensic Studio». Оборудован ЖК-дисплеем, на котором отображаются режимы исследования.
Имеет встроенный считыватель бесконтактных идентификационных микросхем, увеличенную рабочую зону над предметным столом с просветным экраном, прижимы для фиксации исследуемых документов, защитную шторку от вредного воздействия ультрафиолетового излучения.
Видеоспектральный компаратор «Регула» 4305DMH комплектуется модифицированной просмотровой лупой «Регула» 1003M с двумя источниками белого света и увеличением 10 крат, наружным осветителем. На передней панели располагаются разъем для подключения выносного осветителя с ультрафиолетовым донным источником света, три свободных USB-порта 2.0 — для подключения дополнительных внешних устройств, например, лупы видеоспектральной «Регула» 4147, используемой при экспертном исследовании антистоксовской люминесценции, термостолика «Регула» 4168 или визуализатора магнитооптического «Регула» 4197.
Функциональные возможности
• Получение и обработка изображений
• Чтение бесконтактных идентификационных RFID-микросхем
• Исследования на уровнях:
- защиты основы документа:
• облачность бумаги; водяной знак; защитные волокна; планшетки и плашки; конфетти; защитные нити и полосы безопасности; голограмма, кинеграмма; тиснение фольгой; покрытия с поляризационным эффектом; все разновидности окон; прозрачное лаковое покрытие; теневое изображение; сквозное отверстие и др.
полиграфической защиты:
• глубокая металлографская печать: тексты; гильоширные рамки, розетки и виньетки, микротекст, все виды скрытых и муаровых изображений; метки для людей с ослабленным зрением; бескрасочное тиснение; элементы защиты, выполненные цветопеременной краской, в том числе с тиснением и скрытыми изображениями и др.
• высокая печать: серийный номер; тексты; штрихкод и др.
• плоская печать: Орловская печать, все разновидности офсета, в том числе с ирисовым раскатом: тексты; все виды микропечати и микротекстов, муаровые узоры; все виды фоновых сеток и антикопировальных средств защиты и иные средства защиты на уровне полиграфии
трафаретная печать: элементы защиты с оптически переменными эффектами, различные изображения и тексты и др.
• совмещаемые и совмещающиеся изображения и иные элементы и средства защиты
• перфорация
- физико-химической защиты:
• антистоксовая люминесценция
• все виды ультрафиолетовой люминесценции на разных длинах волн
• ИК-люминесценция
- комплексных средств защиты:
• голографические изображения, а также OVD-элементы
• ретрорефлективная защита
• элементы и средства защиты, выполненные ИК-метамерными красками
• специальные полимерные покрытия защитных ламинатов
• лазерные гравировки по пластику и др.
• Дополнительные исследования:
- материалов отдельных фрагментов изображений документов по степени поглощения или отражения ИК диапазона спектра
- изменений подчисткой, травлением и смыванием
- следов технической подготовки при подделке подписи
- посторонних штрихов, не относящихся к исследуемому объекту, выполненных красками, не прозрачными для ИК-излучения
- залитых, замазанных, зачеркнутых записей, текстов, изображений
- механических повреждений документов: надрезов, надрывов, сгибов и др.
• Опционально: определение элементов, выполненных краской с магнитными свойствами; в том числе залитых, зачеркнутых и замазанных текстов для модели «Регула» 4197
Область применения
• Пограничные и миграционные службы
• Таможенные органы
• Экспертно-криминалистические подразделения
• Судебно-экспертные организации
• Правоохранительные органы
• Банковские учреждения
• Иные ведомства и организации, имеющие полномочия по проверке документов
| Источники света | ||
| Белый | верхний | |
| 2 косопадающих | ||
| 23 косопадающих для исследования голограмм | ||
| косопадающий наружный | ||
| коаксиальный | ||
| донный с регулируемой интенсивностью | ||
| Ультрафиолетовый, нм | верхний | 254 |
| 313 | ||
| 365 | ||
| 400 | ||
| донный выносной | 365 | |
| Инфракрасный, нм | верхний | 700 |
| 870 | ||
| 950 | ||
| 2 косопадающих | 870 | |
| донный с регулируемой интенсивностью | 870 | |
| Высокоинтенсивный верхний, нм | синий | 450 |
| голубой | 470 | |
| сине-зеленый | 505 | |
| зеленый | 530 | |
| желтый | 590 | |
| Характеристики | |||
| Видеокамера | тип видеосигнала и разрешение | 1/2.5 MOS, 4 Mp, USB (YUV) | |
| увеличение, крат: | оптическое | 20 | |
| цифровое | 1,4 | ||
| экранное | 73* | ||
| максимальное поле зрения, мм | 202×113 | ||
| Выходной параметр видеоизображения | максимальное разрешение, пикселов | 1920×1080 (Full HD) | |
| скорость потока при максимальном разрешении, кадр/с | 25 | ||
| Интерфейс связи | USB 3.0 | ||
* – все увеличения являются приблизительными и рассчитаны для монитора с диагональю 24 дюймов
Светофильтры:
• стационарный с полосой пропускания, нм — 420–1100
• автоматически устанавливаемые с порогом, нм:
- ИК-отсекающий — 700
- ИК-пропускающий — 600, 650, 700

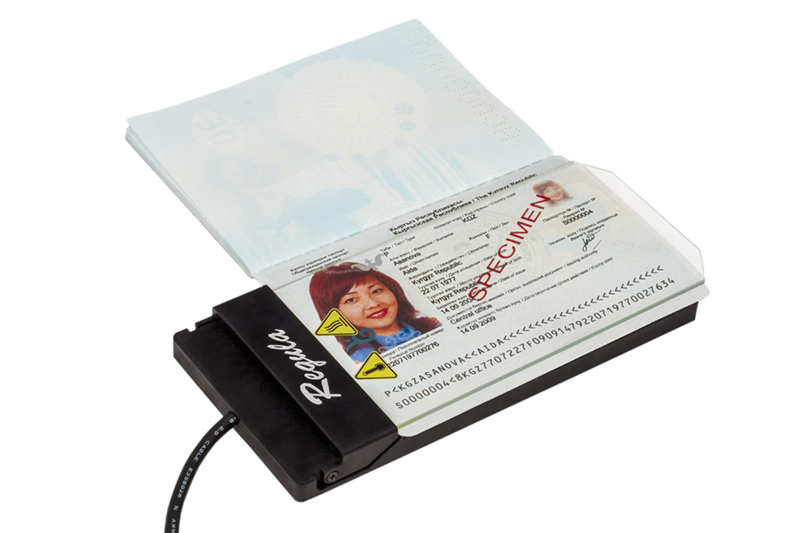

Считыватель бесконтактных идентификационных микросхем:
• стандарты — ISO 14443: А и В типы RFID-микросхем
• поддержка PC/SC-протокола
• скорость обмена информацией, Кбод — 106, 212, 424, 848
• считывание RFID-микросхемы, расположенной в любом месте документа
• антиколлизия: выбор микросхемы, для которой прочитана MRZ
Максимальный формат исследуемых объектов, мм — 210×300 (A4)
Операционная система — Microsoft Windows XP (SP3), Windows Vista, Windows 7, Windows 8, Windows 10
Габаритные размеры (длина×ширина×высота), мм — 380×260×420
Масса, кг — 10,5
Питающее напряжение, В — 12 ± 2
Потребляемая мощность, Вт — 60
Дополнительное оборудование

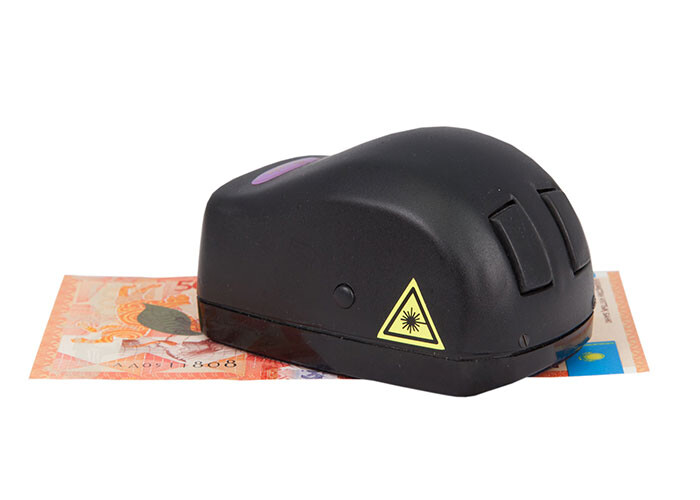

1. Лупа видеоспектральная люминесцентная «Регула» 4147
Источники света:
• белый верхний
• 2 высокоинтенсивных инфракрасных 980 нм: точечный и заливающий
Поле зрения, мм ― 11,1×8,1
Сенсор:
• тип — CMOS
• количество мегапикселей — 3,1:
- разрешение, ppi — 4700
- размер кадра, пикселов — 2048×1536
• динамический диапазон, дБ — 61
Светофильтры — ИК-отсекающий с порогом, нм — 660
Интерфейс связи — USB 2.0
Габаритные размеры (длина×ширина×высота), мм, не более — 94×62×52
Масса, кг, не более — 0,2
Питающее напряжение, В — 5
Потребляемая мощность, Вт, не более — 12,5

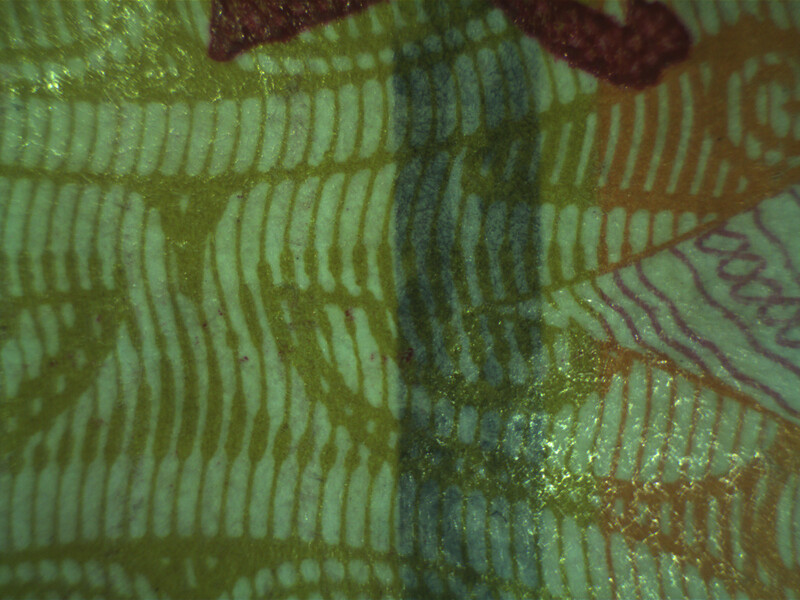

Белый верхний

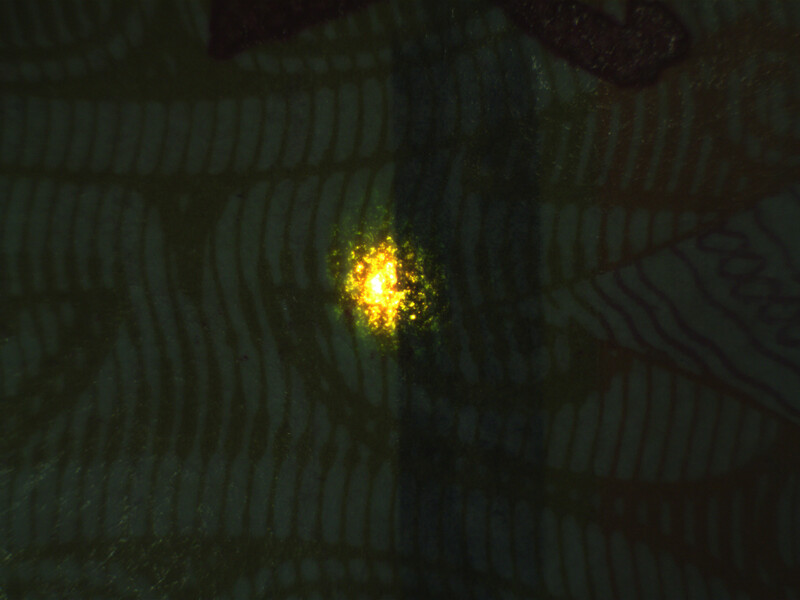

Высокоинтенсивный инфракрасный 980 нм: точечный

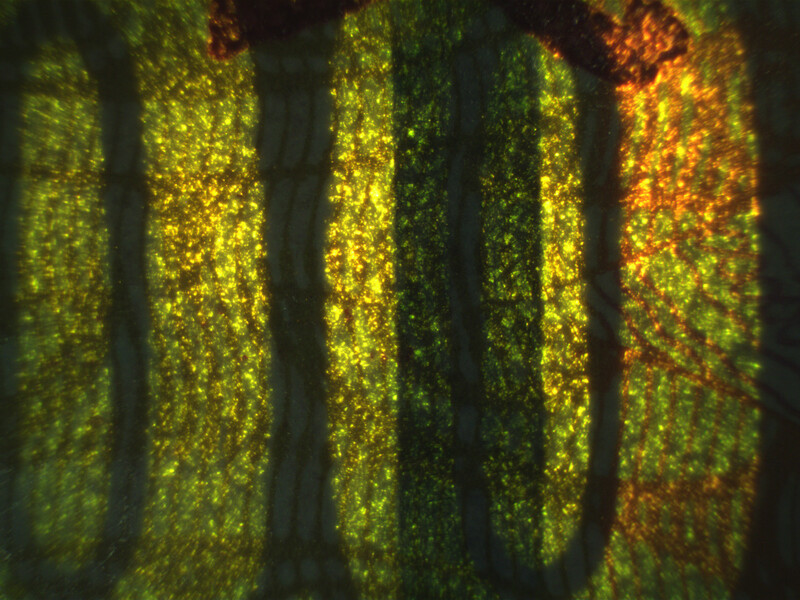

Высокоинтенсивный инфракрасный 980 нм: заливающий
2. Термостолик «Регула» 4168
Функциональные возможности
• Исследование изображений и элементов банкнот и проездных документов, содержащих термохромную краску, в различных температурных режимах
• Исследование комплексного защитного элемента Feel®-ID, разработанного компанией Giesecke&Devrient, основанного на цветопеременном и термохромном эффекте
Диапазон температур, ˚С — +30...+80 с шагом 1 ˚С
Размер нагреваемой области (длина×ширина), мм — 78×48
Габаритные размеры (длина×ширина×высота), мм — 170×78×16
Масса, кг — 0,25
Питающее напряжение от специального USB-порта, В — 5
Потребляемая мощность, Вт, не более — 15

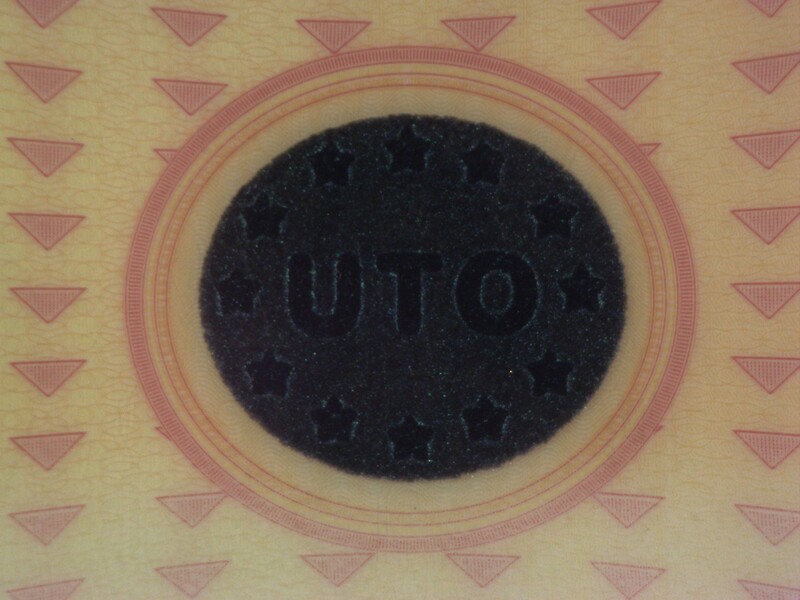

Температура +20 ˚С
Температура +35 ˚С
Температура +50 ˚С

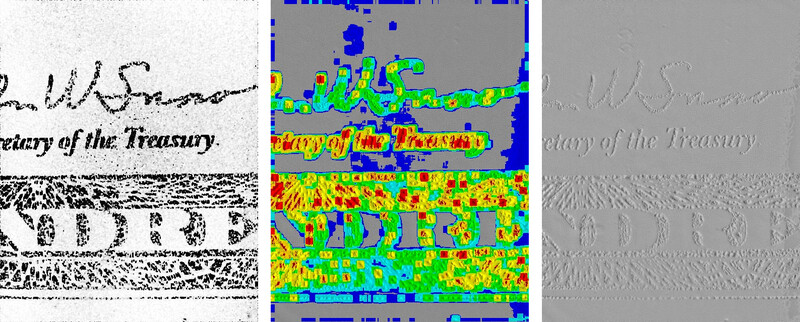

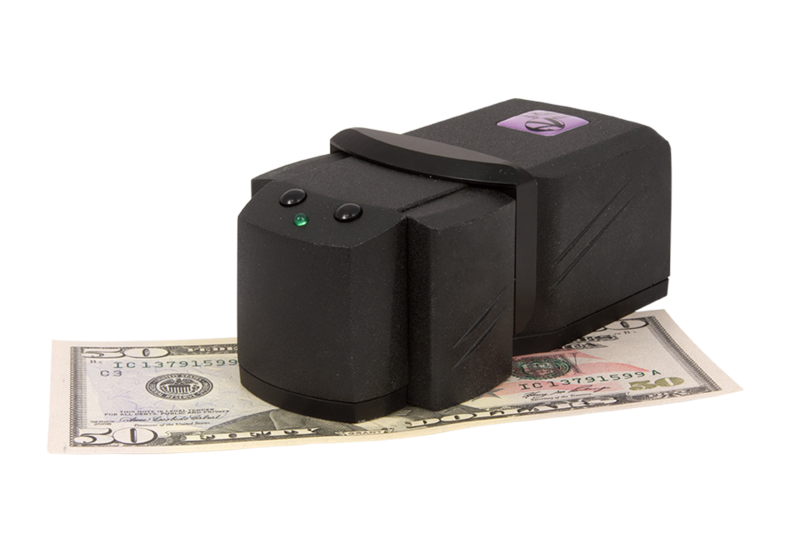

3. Визуализатор магнитооптический «Регула» 4197
Функциональные возможности
• Исследование изображений и элементов банкнот и проездных документов, содержащих магнитную краску, в режиме реального времени
• Визуализация магнитотвердых и магнитомягких материалов
• Возможность различения магнитных красок по остаточной намагниченности
• Проведение неразрушающих исследований объектов с «твердыми» магнитными свойствами
• Прочтение невидимых магнитных штрихов и кодов
• Исследование поврежденных документов: прочтение залитых и замазанных текстов, выполненных магнитной краской
• Возможность проведения магнитных измерений в тесла (T)
Поле зрения, мм — 14×18
Пространственное разрешение системы оптического ввода изображения, мкм:
• при формате кадра 1024×1280 пикселов — 14
• при формате кадра 512×640 пикселов — 28
Интерфейс связи — USB
Операционная система — Microsoft Windows XP (SP3), Windows Vista, Windows 7, Windows 8
Габаритные размеры (длина×ширина×высота), мм — 59×113×50
Масса, кг — 0,49
Питающее напряжение от USB-порта, В — 5
Потребляемая мощность, Вт, не более — 2,5
Комплектация
• Наружный осветитель, или фонарик
• Лупа просмотровая «Регула» 1003M
• Программное обеспечение
