Regula Аппаратно-программный комплекс оборудования для криминалистических исследований маркировочных обозначений оружия и боеприпасов «Регула» 7517
Заказ и консультация
Компактный комплекс для стационарного использования. Состоит из прибора магнитооптического «Регула» 7517A, устройства вихретокового магнитографирования «Регула» 7517B, устройства намагничивания «Регула» 7517C.
Опционально комплектуется устройствами: портативным персональным компьютером для сбора, накопления, обработки, передачи и отображения информации; периферийными устройствами «Регула» 7516.
Функциональные возможности
1. Прибор магнитооптический «Регула» 7517A:
а. USB-устройство магнитооптической визуализации, выполненное в виде отдельного модуля:
• магнитооптическая визуализация физической копии с магнитной ленты
• преобразование визуализированного изображения в цифровой телевизионный сигнал
• смена кадров путем пошагового перемещения магнитной ленты лентопротяжным механизмом с последующей автоматической сшивкой этих изображений
• индикация состояния систем устройства
b. Комплект принадлежностей для магнитного копирования, состоящий из комбинированного магнитного сканера-размагничивателя с комплектом сменных концентраторов, магнитных зажимов ленты, кассет для магнитной ленты и других принадлежностей:
• создание физической копии на магнитной ленте распределения магнитных полей рассеяния над поверхностью объекта, отображающей рельефные и структурные неоднородности материала
• размагничивание магнитных носителей для повторного использования
• укладка, маркирование, хранение и переноска оперативного запаса магнитной ленты и отснятых магнитных копий
2. Устройства вихретокового магнитографирования «Регула» 7517B, состоящие из контроллера в металлическом корпусе с разъемами для подключения двух сканеров для неразрушающих исследований структуры электропроводных неферромагнитных и ферромагнитных материалов
3. Устройства намагничивания «Регула» 7517C, состоящие из комплекта принадлежностей: намагничивающий стол со скобами, планками и др. — применяемые для оптимального исследования внутренних напряжений в толстостенных ферромагнитных изделиях
4. Программное обеспечение «NUCA» — ввод и обработка изображений маркировочных обозначений оружия и боеприпасов:
- сравнение фрагментов изображений
- измерение линейных и угловых размеров
- сохранение и печать файлов изображений
Особенности
• Восстановление на ферромагнитных материалах полностью уничтоженных оригинальных маркировочных обозначений оружия и боеприпасов
• Исследование поверхности неферромагнитных материалов для получения информации и (или) констатации факта фальсификации оригинальных маркировочных обозначений оружия и боеприпасов
• Обнаружение дефектов сварного шва в ферромагнитных материалах и алюминиевых сплавах
Принцип работы
1. Магнитная лента предварительно размагничивается, укладывается и фиксируется на исследуемой поверхности.
2. К контроллеру подключается один из сканеров (входящий в состав прибора магнитооптического «Регула» 7517A или устройства вихретокового магнитографирования «Регула» 7517B), соответствующий типу исследуемого материала, который перемещается вдоль исследуемой поверхности.
3. Для исследования внутренних напряжений в толстостенных ферромагнитных изделиях в сочетании со сканером используется устройство намагничивания «Регула» 7517C.
4. Контроллер формирует и подает на сканер импульсы напряжения с заданными параметрами.
5. Импульсный ток, протекающий в проводнике сканера, формирует вокруг него переменное магнитное поле, которое индуцирует вихревые токи в электропроводном материале объекта исследования.
6. Траектории вихревых токов и связанные с ними магнитные поля рассеяния отображают линии электрического сопротивления, обусловленные формой, размерами и расположением дефектов в исследуемом объекте.
7. Полученные магнитограммы полей рассеяния обрабатываются USB-устройством магнитооптической визуализации, входящим в состав прибора магнитооптического «Регула» 7517A.
8. Визуализированное изображение преобразуется в цифровой телевизионный сигнал.
9. Программное обеспечение «NUCA» обрабатывает изображения маркировочных обозначений оружия и боеприпасов
Область применения
• Судебно-экспертные организации
• Экспертно-криминалистические подразделения
• Правоохранительные органы
• Таможенные органы

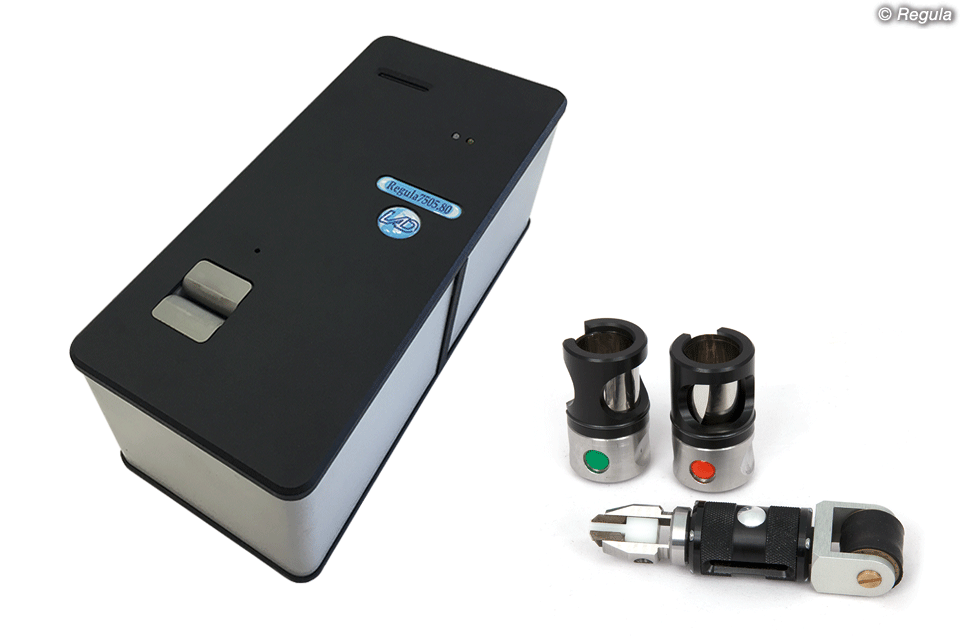

Прибор магнитооптический «Регула» 7517A
USB-устройство магнитооптической визуализации
• Материал объектов исследования — ферромагнетики
• Ширина магнитной ленты, мм — 25,4 и 12,6
• Формат файлов изображений — .BMP, .GIF, .JPG, .PCX
• Габаритные размеры (длина×ширина×высота), мм, не более — 240×110×110
• Масса, кг, не более — 3,2
• Интерфейс связи — USB-порт
• Потребляемая мощность, Вт — 2,5
Комплект принадлежностей для магнитного копирования
• Длина магнитной ленты, мм — 250
• Габаритные размеры (длина×ширина×высота), мм, не более — 120×80×40
• Масса, кг, не более — 0,4

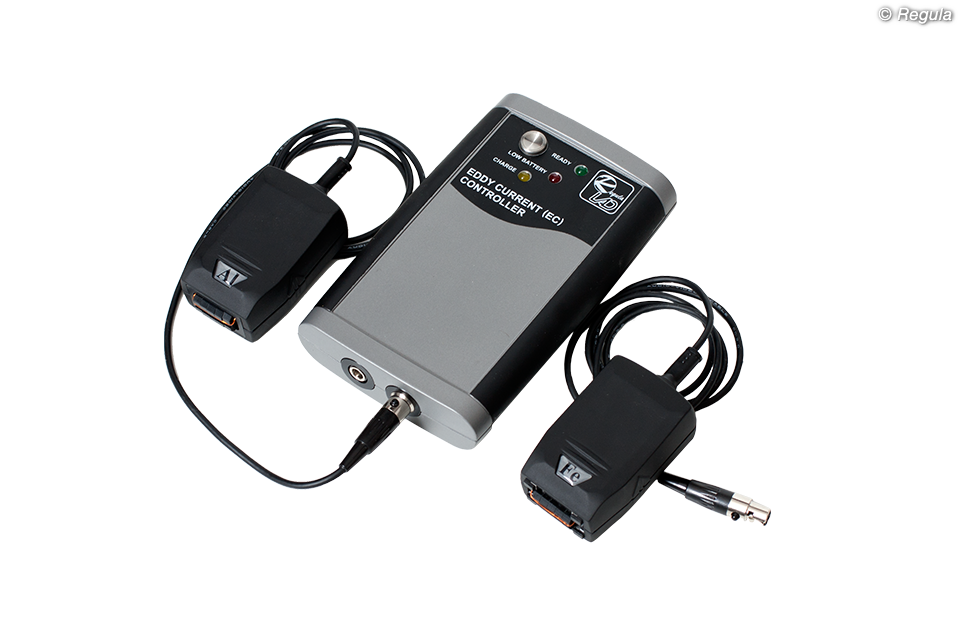

Устройства вихретокового магнитографирования «Регула» 7517B
• Скорость сканирования, м/с, не более — 0,05
• Ширина области сканирования, мм, не более — 20
• Напряженность магнитного поля на поверхности проводника сканера, кА/м — 30–35
• Неплоскостность исследуемой поверхности, мм, не более — 0,5
• Габаритные размеры (длина×ширина×высота), мм:
- сканеров — 30×45×70
- контроллера — 160×100×30
- зарядного устройства — 100×80×30
• Масса, кг:
- сканера:
• для неферромагнитных материалов (Al) — 0,16
• ферромагнитных материалов (Fe) — 0,21
- контроллера — 0,3
- зарядного устройства — 0,15
• Питающее напряжение сканера, В — 24
• Аккумуляторные батареи GP17R8H:
- время непрерывной работы, мин, не менее — 40 (≈ 120 копий)
- время зарядки, ч — 8

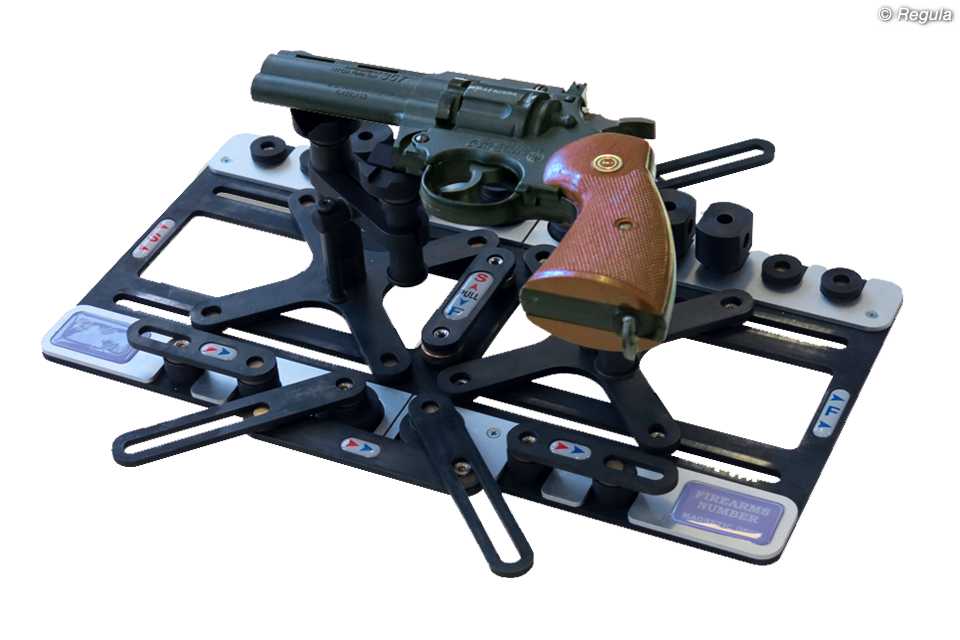

Устройства намагничивания «Регула» 7517C
• Тип постоянных магнитов — сплав Fe-Nd-B
• Межполюсное расстояние, мм:
- намагничивающий стол — 0–330
- намагничивающая скоба — 0–270
- намагничивающая планка — 20–40
• Усилие отрыва (при максимальном межполюсном расстоянии), H:
- намагничивающий стол — 120
- намагничивающая скоба — 40
- намагничивающая планка — 60
• Напряженность магнитного поля в центре 40 мм воздушного зазора (тангенциальная составляющая), А/см:
- намагничивающий стол — 200
- намагничивающая скоба — 180
- намагничивающая планка — 190
• Габаритные размеры (длина×ширина×высота), мм:
- в пластиковом кейсе — 460×370×180
- в рабочем состоянии — 380×200×120
• Масса, кг
- в пластиковом кейсе — 7,8
- в рабочем состоянии — 4,5
Комплектация
• Прибор магнитооптический «Регула» 7517A
• Устройства вихретокового магнитографирования «Регула» 7517B
• Устройства намагничивания «Регула» 7517C
• Программное обеспечение «NUCA»
• Магнитная лента 10 м
• Опционально:
- портативный персональный компьютер, модель которого согласуется с заказчиком
- периферийные устройства «Регула» 7516
