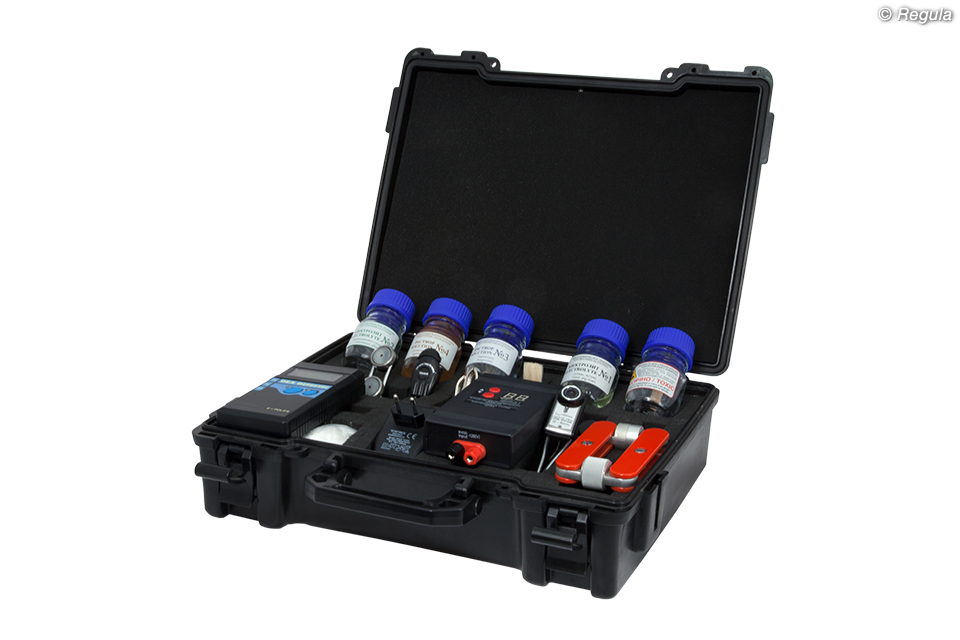

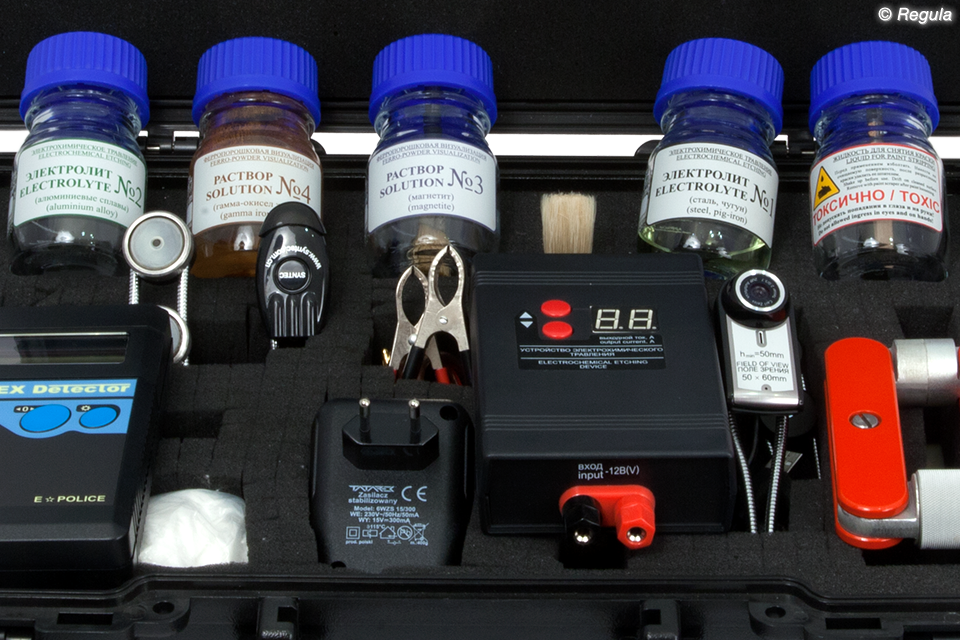

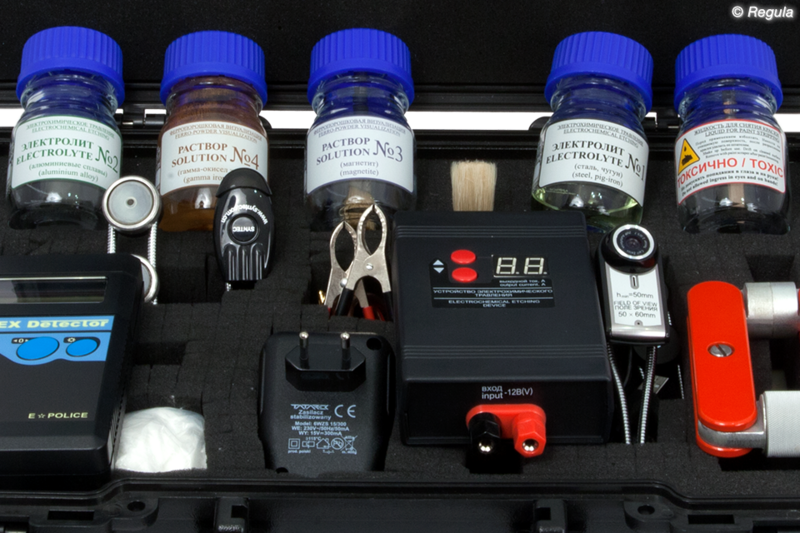

Мобильный комплекс в защитном кейсе. Состоит из устройств магнитопорошковой визуализации, электрохимического травления, вихретокового детектирования, вспомогательных средств и расходных материалов, оптического зонда с источником косопадающего света.
Может использоваться как самостоятельное средство разрушающего исследования, так и в составе комплекса «Регула» 7505М, расширяя его функциональные возможности.
Функциональные возможности
1. Устройство магнитопорошковой визуализации: выносной намагничиватель с изменяемой геометрией магнитопровода и оперативный запас ферропорошковых растворов — визуализация структурных и рельефных неоднородностей материала: зон наклепных напряжений и локальных термических воздействий, ферромагнитных материалов, сварных швов, поверхностных дефектов без снятия лакокрасочного покрытия: • возбуждение магнитных полей рассеяния над поверхностью объекта, отображающих внутренние структурные неоднородности материала • магнитопорошковая визуализация магнитных полей рассеяния объекта 2. Устройство вихретокового детектирования: выносной вихретоковый датчик и измерительно-индикаторное устройство — индикация структурных неоднородностей материала: сварных швов, изменений толщины металла и слоя лакокрасочного покрытия, зоны локальных термических воздействий без снятия лакокрасочного покрытия: • возбуждение электромагнитного поля вихревых токов в исследуемой области объекта, отображающих внутренние структурные неоднородности материала и геометрические параметры объекта • индикация параметров взаимодействия электромагнитного поля вихревых токов и электромагнитного поля возбуждения 3. Устройство электрохимического травления: выносная гальваническая головка травления с регулятором тока и инвертор напряжения — визуализация структурных неоднородностей материала: зон наклепных напряжений и локальных термических воздействий, сварных швов со снятием лакокрасочного покрытия: • снятие лакокрасочного покрытия • электрохимическое травление поверхности металлических образцов, изготовленных из стали, чугуна и алюминиевых сплавов • бесконтактная заправка, травление, обслуживание гальванической головки 4. Оптический зонд с источником косопадающего света, который выполнен на базе цветной USB-камеры и снабжен гибким штативом с магнитными фиксаторами — визуально-оптические исследования лицевой и тыльной поверхностей номерных площадок: отображение рельефа поверхности; ввод изображений, полученных при визуализации методами магнитопорошкового исследования и электрохимического травления: • освещение объекта исследования • получение изображения исследуемого объекта и преобразования этого изображения в телевизионный сигнал • формирование телевизионного изображения на экране монитора • сохранение результатов исследований 5. Кейс укладки — размещение периферийных устройств для хранения и транспортировки
Область применения
• Судебно-экспертные организации • Экспертно-криминалистические подразделения • Правоохранительные органы • Таможенные органы • Компании по аренде и продаже автомобилей • Центры технического осмотра
Характеристики
Оптический зонд с источником косопадающего света
• Поле зрения, мм — 50×60 при высоте 50 мм • Размер кадра видеокамеры, пикселов — 1600×1200 • Габаритные размеры (длина×ширина×высота), мм, не более: - источника косопадающего света — 270×30×30 - оптического зонда — 340×30×30 • Масса, кг, не более: - источника косопадающего света — 0,16 - оптического зонда — 0,22 • Питание: - источника косопадающего света — от батареи фонаря - оптического зонда — USB-порта: - питающее напряжение, В — 2,5 - потребляемая мощность, Вт — 5
Устройство магнитопорошковой визуализации
• Размер области визуализации, мм, не более — 160×20 • Габаритные размеры выносного намагничивателя (длина×ширина×высота в сложенном состоянии), мм, не более — 125×80×30 • Масса, кг — 0,8
Устройство вихретокового детектирования
• Максимальный зазор между датчиком и металлической поверхностью образца, мм, не более — 1 • Скорость перемещения датчика по исследуемой поверхности, м/с, не более — 0,1 • Время установления рабочего режима после включения прибора, мин, не более — 5 • Габаритные размеры, мм, не более: - электронного блока (длина×ширина×высота) — 175×85×30 - выносного датчика (длина×диаметр) — 45×18 • Масса, кг — 0,3 • Питающее напряжение (от внутренней батареи), В — 9
Устройство электрохимического травления
• Диапазон стабилизированного тока электролиза, А — 0–2,5 • Время непрерывного травления без дозаправки устройства при токе 2,5 А, мин, не менее — 8 • Выносная гальваническая головка: - габаритные размеры, мм — 120×30 - масса, кг, не более — 0,2 • Питание: - от аккумуляторной батареи - бортовой сети автомобиля: • питающее напряжение, В — 12 • потребляемая мощность, Вт, не более — 24

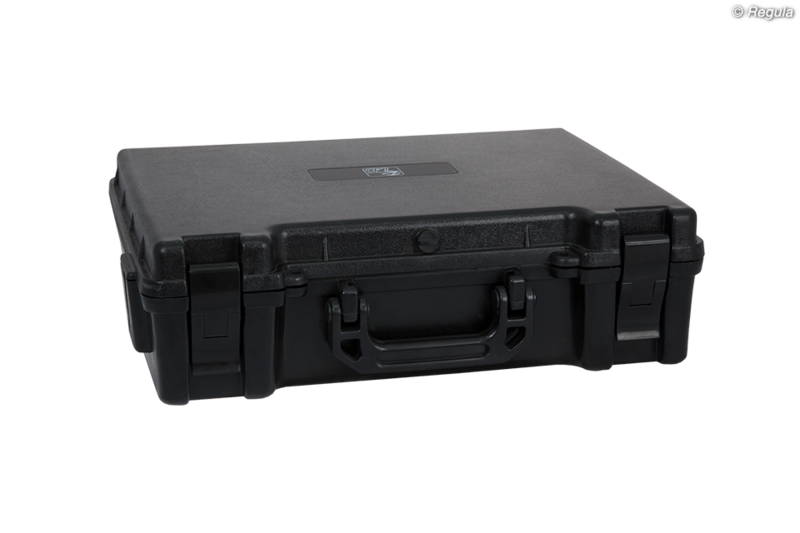

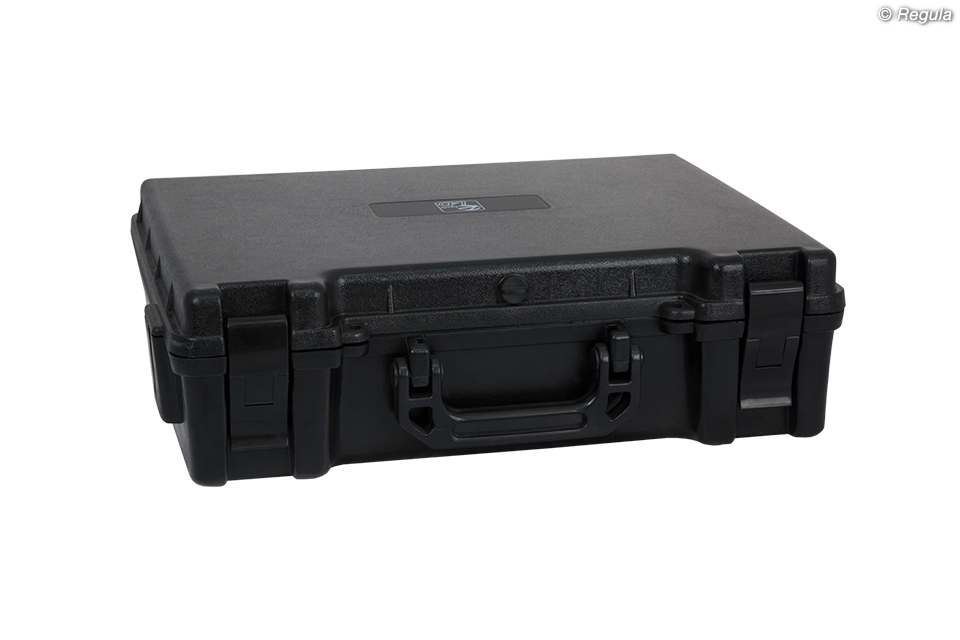

Кейс укладки
• Габаритные размеры (длина×ширина×высота), мм, не более — 460×360×140 • Масса, кг, не более — 7
