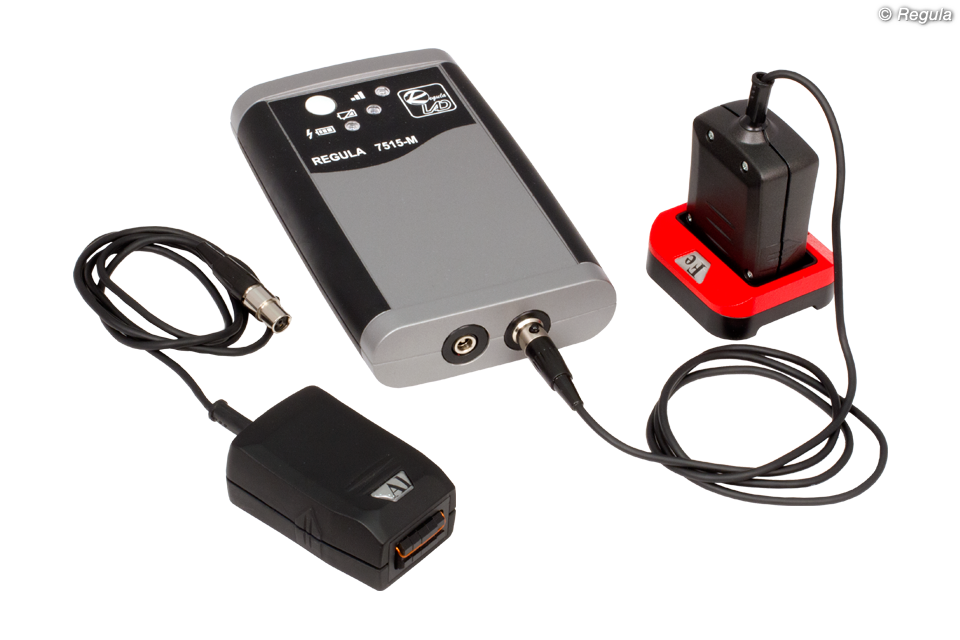

Компактная модель. Состоит из контроллера в металлическом корпусе с разъемами для подключения двух сканеров для неразрушающих исследований структуры электропроводных неферромагнитных и ферромагнитных материалов.
Используется совместно с прибором «Регула» 7505М, расширяя его функциональные возможности.
Функциональные возможности
• Исследование маркировочных обозначений на носителях данных из алюминиевых сплавов (силуминовых корпусах блоков цилиндров и редукторов, алюминиевых заводских табличках, дюралюминиевых кузовах) • Восстановление на ферромагнитных материалах полностью уничтоженных оригинальных VIN-номеров шасси автотранспорта • Исследование поверхности неферромагнитных материалов для получения информации и (или) констатации факта фальсификации VIN-номеров шасси транспортных средств • Обнаружение дефектов сварного шва в ферромагнитных материалах и алюминиевых сплавах, слабых сигналов в поверхностных слоях ферромагнитных изделий, например — остаточных (наклепных) напряжений
Принцип работы
1. Магнитная лента предварительно размагничивается, укладывается и фиксируется на исследуемой поверхности. 2. К контроллеру подключается один из сканеров, соответствующий типу исследуемого материала, который перемещается вдоль исследуемой поверхности. 3. Контроллер формирует и подает на сканер импульсы напряжения с заданными параметрами. 4. Импульсный ток, протекающий в проводнике сканера, формирует вокруг него переменное магнитное поле, которое индуцирует вихревые токи в электропроводном материале объекта исследования. 5. Траектории вихревых токов и связанные с ними магнитные поля рассеяния отображают линии электрического сопротивления, обусловленные формой, размерами и расположением дефектов в исследуемом объекте. 6. Полученные магнитограммы полей рассеяния визуализируются магнитооптическим прибором «Регула» 7505М для последующей обработки и анализа экспертами.
Особенности
• Автоматическая диагностика контроллера, управление зарядом аккумуляторных батарей при подключенном зарядном устройстве • Возможность исследования слабых сигналов, например остаточного напряжения, в поверхностных слоях ферромагнитных и неферромагнитных объектов
Область применения
• Судебно-экспертные организации • Экспертно-криминалистические подразделения • Правоохранительные органы • Таможенные органы • Компании по аренде и продаже автомобилей • Центры технического осмотра
Харктеристики
Скорость сканирования, м/с, не более — 0,05
Ширина области сканирования, мм, не более — 20
Напряженность магнитного поля на поверхности проводника сканера, кА/м — 30–35
Неплоскостность исследуемой поверхности, мм, не более — 0,5
